油井在線計量與綜合分析診斷系統
產品介紹
該系統是以采油工程技術、通信技術和計算機技術相結合的系統，具有油井各項參數在線監測和控制、電參數采集、示功圖采集、油井綜合診斷設計、功圖量油、電量在線計量與統計分析等功能。
該系統是由安裝在抽油機上的各種傳感器采集參數，通過RS485通訊傳輸?shù)匠橛蜋C(jī)控制柜進行處理和分析，然后通過GPRS/CDMA無線通訊反饋到數據中心，實現遠程數據實時監測、遠程油井自動化控制、在線計量等功能，并且系統具有豐富的圖表和報表功能。

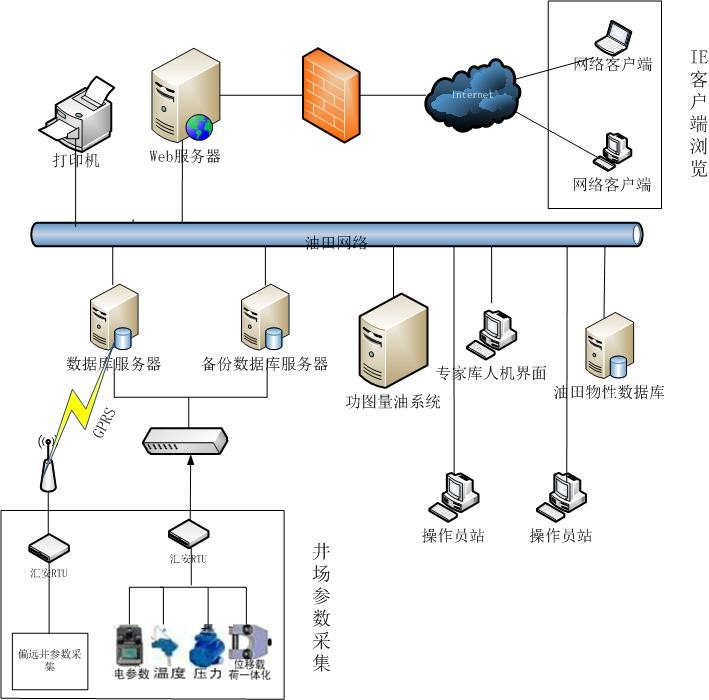

系統組成
系統采用微軟.Net框架及C/S與B/S的混合機構設計，避免了單一系統架構存在的缺點，利用服務器端軟件實現數據采集與統計計算，合理的使用服務器的性能；利用B/S的web客戶端進行數據發布。
系統主要功能
1.數據采集。
可以采集井口壓力、井口溫度、載荷、位移、電參數（三相電壓、三相電流、有功功率、無功功率、功率因數、有功電能、無功電能等）、抽油機運行狀況、頻率、故障報警等各種數據信息。

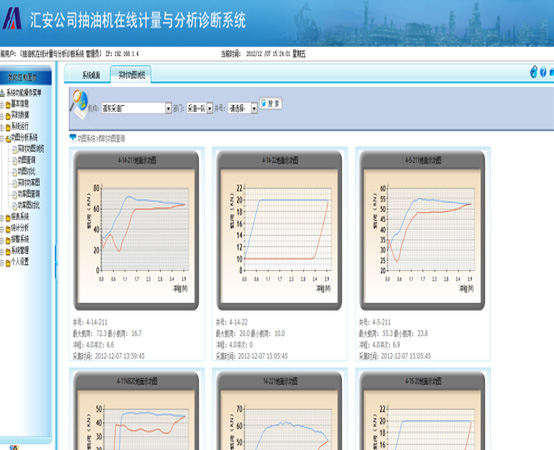

2.功圖分析。
實現對采集的功圖進行查詢?yōu)g覽和單口油井的示功圖進行對比分析，及時掌握井口功圖的變化狀況，進而了解每口井的工況。

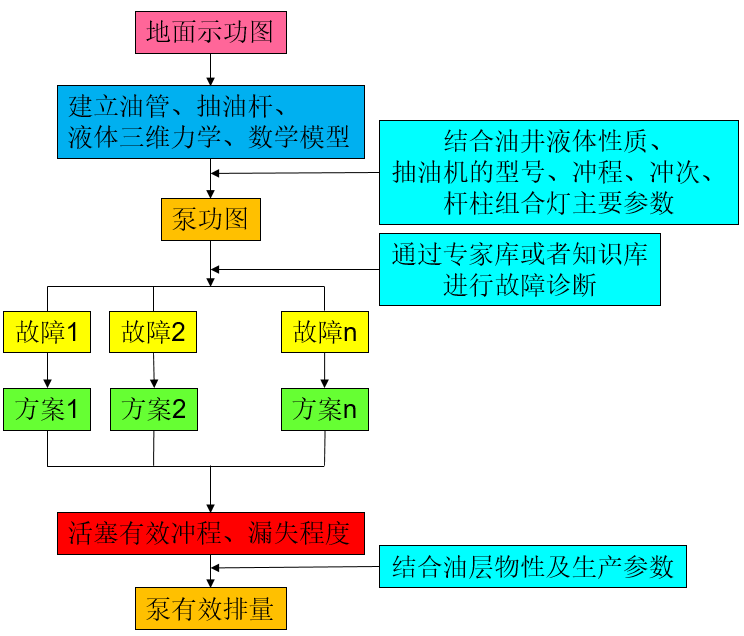

3.油井診斷。
通過建立專家?guī)旎蛘咧R(shí)庫的方式，結合油井壓力、溫度等生產參數進行綜合性診斷，是現階段功圖量產一種比較成熟和唯一應用于實際生產的方法。
4.計量查詢。
即時產液量查詢
全天產液量查詢
日均產液量查詢
單井產液量趨勢
單井產液量對比
多井日均產液量對比
產液量日、月、年統計報表
實際產液量錄入

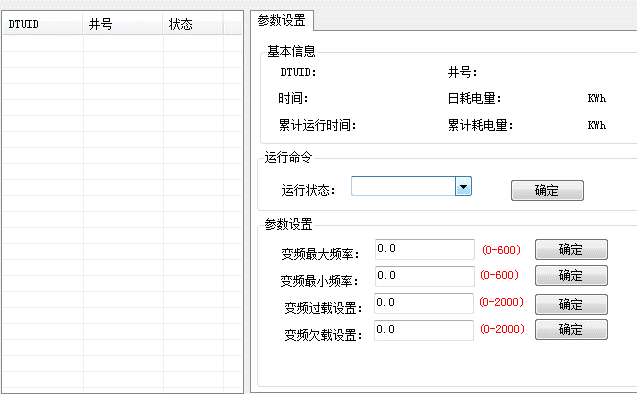

5.油井監測與控制。
管理員可隨時查看抽油機的運行狀況和各項參數狀況，并且通過遠程啟停功能遙控抽油機的啟動、停止和設置運行參數。
